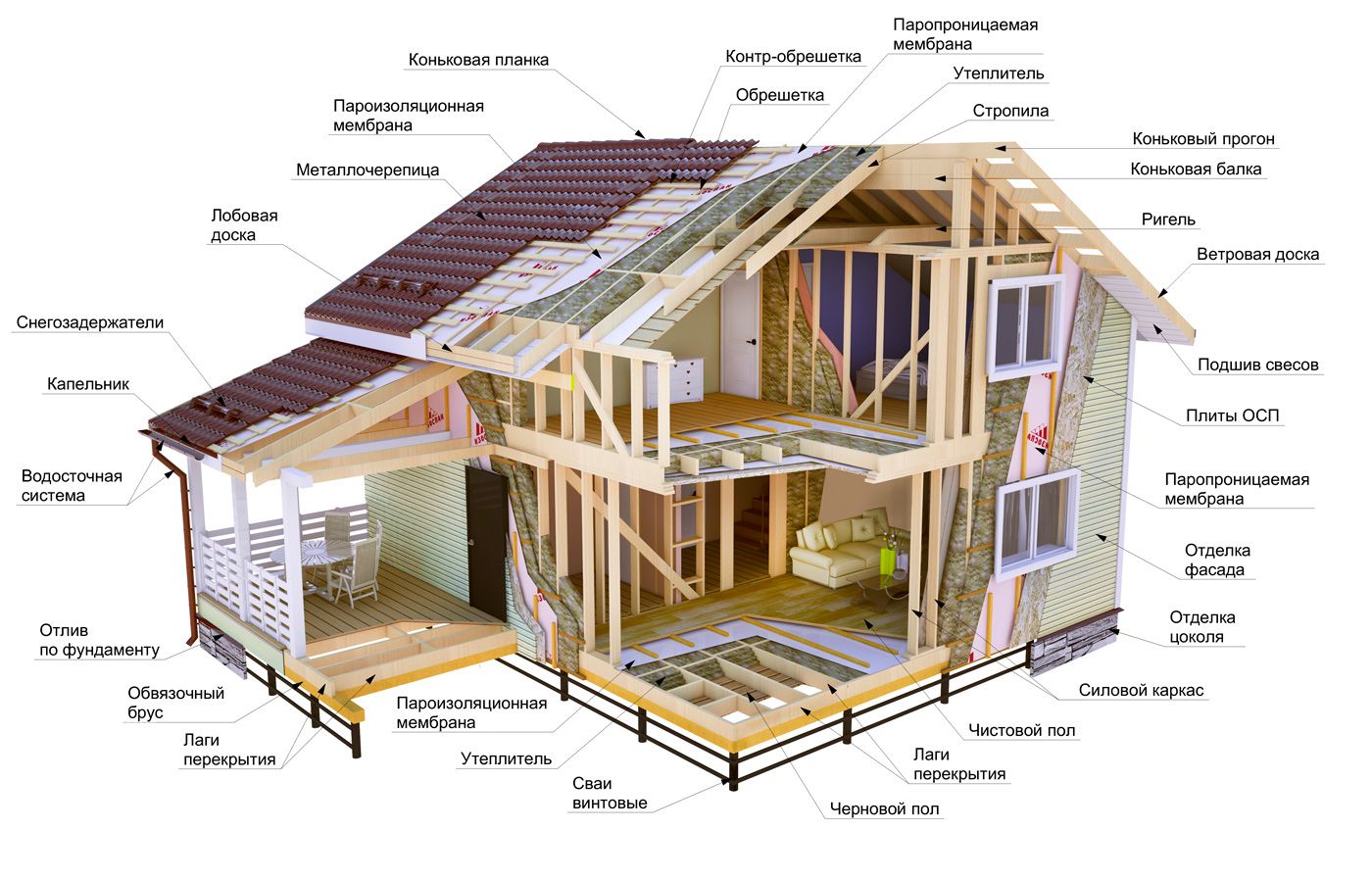

Чтобы понимать процесс строительства и контролировать качество, важно знать ключевые элементы каркаса. Вот основные узлы:
1. Фундамент
Основа дома. Для каркасных домов чаще используют ленточный, свайный или плитный фундамент. Обеспечивает равномерное распределение нагрузки.
2.Обвязка (пакет досок)— скреплённые между собой доски.
Первый деревянный контур. Крепится к фундаменту через гидроизоляцию. Служит основанием для стен, связывает фундамент и деревянный каркас.
3. Лаги пола
Поперечные балки. Монтируются между обвязки. Формируют каркас чернового пола, задают шаг для утепления.
4. Стойки стен
Вертикальные элементы. Определяют прочность стен, задают шаг для обшивки и утепления. Стандартное расстояние — 580 мм между центрами.
5. Верхняя обвязка
Горизонтальный пояс поверх стоек. Связывает стены в единую систему, распределяет нагрузку от кровли и перекрытий.
6. Укосины (диагональные связи)
Наклонные брусы. Обеспечивают жёсткость каркаса, предотвращают «складывание» стен при ветровых нагрузках.
7. Ригели (хидеры)
Горизонтальные перемычки над проёмами. Принимают на себя нагрузку от верхней обвязки, защищают окна и двери от деформации.
8. Стропильная система
Каркас кровли. Состоит из стропил, мауэрлата и конькового бруса. Формирует уклон крыши, держит кровельное покрытие.
9. Обшивка (OSB, фанера, ЦСП)
Наружная защита. Придаётся каркасу дополнительная жёсткость, служит основанием для фасада и ветрозащиты.
10. Утеплитель + пароизоляция
«Тёплый контур». Заполняет пространство между стойками, защищает от потерь тепла. Пароизоляция предотвращает намокание утеплителя.
Сохраните схему — пригодится на стройке!
Есть вопросы по узлам? Пишите в комментариях — разберём детально.
P.S. В следующих постах покажем детализацию каждого узла с размерами и вариантами монтажа.
